聯(lián)系我們
電話：0571-82720590
0571-82205604
郵箱：hzxsccly@sina.com
傳真：0571-82751275
地址：浙江省杭州市蕭山區(qū)新街鎮(zhèn)海塘路537號
金鹵燈水噴粉在金鹵燈、鹵鎢燈應用上的優(yōu)越性
發(fā)布時間：2015.08.04 編輯：admin 瀏覽：（）
許明明① 王海東②
①上海東升電子股份有限公司技術(shù)中心
②杭州蕭山長城鋁業(yè)物資有限公司
摘要：文章主要介紹關(guān)于金鹵燈水噴粉在粉漿噴涂生產(chǎn)工藝應用上的優(yōu)越性，從環(huán)保、產(chǎn)品質(zhì)量、工作效率三個方面綜合闡述了粉漿噴涂工藝的優(yōu)、缺點。
關(guān)鍵詞：金鹵燈，粉漿噴涂，干粉噴涂，金鹵燈專用水噴粉
1、 前言：
金鹵燈、鹵鎢燈，加熱燈管等產(chǎn)品在生產(chǎn)過程中，對電弧管的兩端或燈管的一面需要噴涂一種保護層，它可以起到提高電弧管冷端溫度，維持光通量及色溫的穩(wěn)定性等作用。目前國內(nèi)工藝大部分采用干粉噴涂工藝或粉漿涂抹工藝。這兩種工藝都有它的優(yōu)缺點，而粉漿噴涂是比較新的生產(chǎn)工藝，國內(nèi)生產(chǎn)廠家采用的還不多，但采用這種新工藝生產(chǎn)的產(chǎn)品，在產(chǎn)品質(zhì)量、性能等方面與老工藝生產(chǎn)的產(chǎn)品相比有著本質(zhì)上的差別，本文將對金鹵燈水噴粉在這種新工藝應用上的優(yōu)越性做一些探討。
2、 粉漿噴涂生產(chǎn)工藝的簡介
用粉漿噴涂生產(chǎn)工藝加工金鹵燈電弧管，采用的是杭州蕭山長城鋁業(yè)物資有限公司提供的“金鹵燈專用水噴粉”和“結(jié)合劑”，加一定量的純凈水攪拌均勻，有條件的廠家可以購買直徑10cm~20cm的小型滾筒式球磨罐，研磨介質(zhì)可用瑪瑙球或鋯球，球磨10~20個小時，這樣可以對配好的粉漿均勻攪拌，打散粉粒的假團聚體，防止因粉漿攪拌不均引起噴涂時表面粗糙起球、噴涂層薄厚不均。生產(chǎn)設(shè)備是上海靜唐電光源設(shè)備有限公司生產(chǎn)的金鹵燈水噴噴涂專用水噴車，產(chǎn)品加工對電弧管需要噴涂端火焰加熱，同步噴涂，一次完成，大約需要2秒鐘左右。（注：如果是加熱燈管等比較長的產(chǎn)品則需要時間相應延長）。
3、 金鹵燈水噴粉對泡殼保護的原理：
金鹵燈專用水噴粉是采用高純度氧化鋁為主要原料，主晶相a相，分子式AL2O3 。它的性能穩(wěn)定，高溫下很難分解，變形收縮非常小，可承受1800℃的高溫，采用粉漿噴涂工藝噴涂能在電弧管需要保護的部分均勻的附著一層保護層，它不象干粉噴涂工藝，將粉粒直接噴打在高溫加熱已經(jīng)接近軟化了的電弧管表面上，一般要在一千攝氏度以上，在這樣的高溫把火噴粉黏結(jié)到石英表面，它雖然牢固，但其加熱時的高溫也已經(jīng)遠遠超過了電弧管的工作溫度，對泡殼的保護并不利。
2003年2月歐盟議會及理事會通過了兩項新的環(huán)保指令——《關(guān)于報廢電子電氣設(shè)備指令》（WEEE）和《關(guān)于在電子電氣設(shè)備中限制使用某些有害物資指令》（ROHS）。這兩個指令主要圍繞“電子垃圾”的回收及循環(huán)再利用、防止部分有害物質(zhì)對人類健康造成危害等問題，作出詳細規(guī)定和嚴格限制。
其中ROHS就明確規(guī)定，從2006年7月1日起，投放歐盟市場的電氣和電子產(chǎn)品，不得含有鉛、汞、六價鉻、聚溴聯(lián)苯和聚溴聯(lián)二苯醚六種有害物質(zhì)。

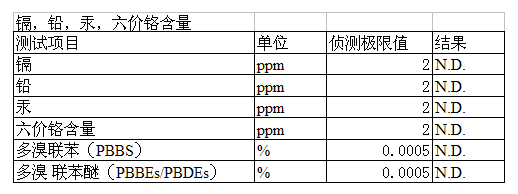

通過對本文中所用的金鹵燈專用水噴粉的SGS測試：（見下表）
由此可見金鹵燈水噴粉的有害雜質(zhì)含量很低，符合歐盟環(huán)保標準，其在工作時不會散發(fā)有害物質(zhì)，生產(chǎn)時造成的粉塵污染也很小，也是目前國際上使用電光源材料的發(fā)展趨勢。
目前國內(nèi)廠家大多數(shù)采用的是干粉噴涂工藝，還有很少部分是粉漿涂抹工藝，涂抹工藝比較落后，這里就不對它做進一步分析、探討。
下面是我們對粉漿噴涂工藝和干粉噴涂工藝的比較（見圖表），通過此圖表，我們能比較系統(tǒng)的了解兩種工藝優(yōu)缺點。
金鹵燈粉漿噴涂與干粉噴涂工藝的比較：
|
粉漿噴涂工藝 |
干粉噴涂工藝 |
|
1、粉漿噴涂是液態(tài)粉漿噴涂法只需將電弧管加溫到一至二百度。 |
干粉噴涂是將粉粒直接噴打在加溫已經(jīng)軟化了的電弧管表面上，如果在一千攝氏度以上，這個溫度已經(jīng)遠遠超過了電弧管的工作溫度。 |
|
2、粉漿噴涂工藝是粉漿液態(tài)，噴涂時不會有大量粉塵擴散到空氣中，無環(huán)境污染之慮，工人的健康有保障。 |
干粉噴涂粉塵很大，對環(huán)境影響很大，工人的防護較為困難。 |
|
3、粉漿噴涂的溫度較低，電弧管受到的影響很小。 |
干粉噴涂溫度很高，在此溫度下將出現(xiàn)負電性雜質(zhì)氣體升高現(xiàn)象，電弧管的啟動性能及壽命均受到不良影響。 |
|
4、粉漿噴涂操作工藝容易掌握，電弧管上的位置準確，界面清晰，厚薄勻稱美觀。 |
干粉噴涂界面模糊，操作上難以掌握。 |
|
5、粉漿噴涂溫度低，不會對封接部位產(chǎn)生新的應力。 |
干粉噴涂溫度高，容易產(chǎn)生新的應力，從而發(fā)生燈在燃點時的炸板現(xiàn)象，這種現(xiàn)象在壓封部位厚薄懸殊的電弧管中更容易出現(xiàn)。 |
|
6、粉漿噴涂工藝能耗小，速度快（每只燈只需平均2秒左右的時間），合格率高。 |
干粉噴涂工藝能耗大，速度慢，合格率較低。 |
|
7、在對粉層的牢度，壓封部位應力實驗（將雙端150W的燈在燈具中點燃一小時后立即取出置入0℃以下冰箱中十分鐘后在重復燃點----冷卻-----數(shù)十次）未見掉粉及炸板現(xiàn)象。 |
偶見有炸板現(xiàn)象。 |
兩種工藝生產(chǎn)的金鹵燈照片比較（見照片）

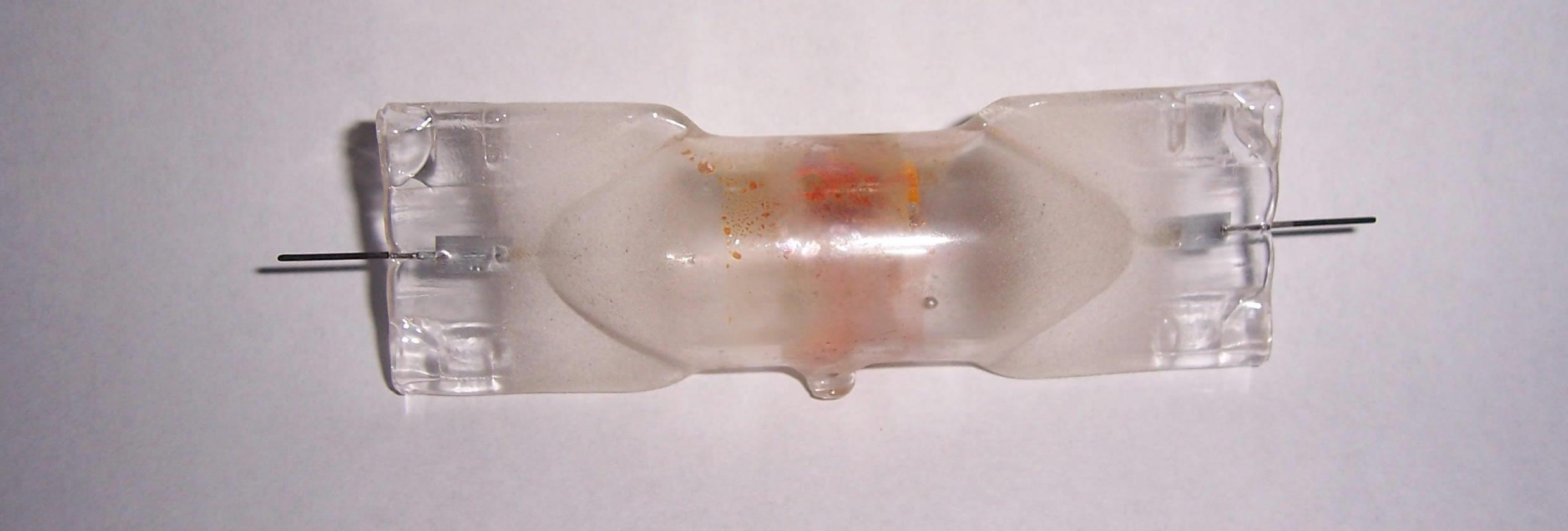

干粉噴涂工藝生產(chǎn)的泡殼照片

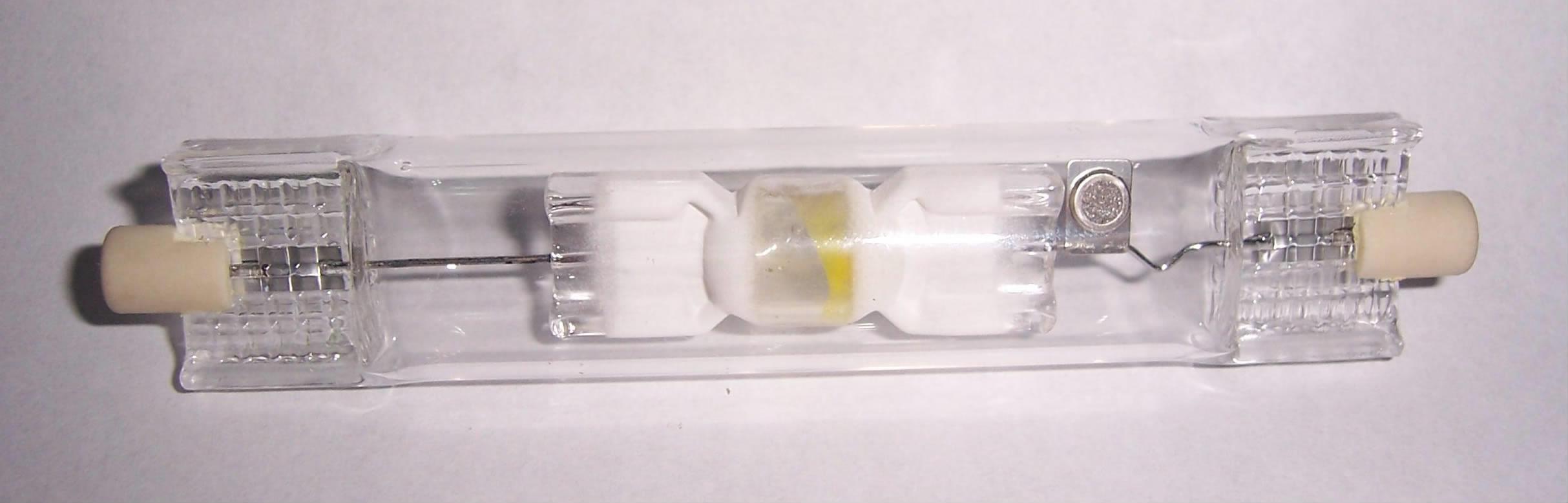

粉漿噴涂工藝生產(chǎn)的泡殼照片
從照片可以明顯看出粉漿噴涂工藝的外觀優(yōu)勢還是比較明顯的，雖然它噴涂時強度不是太好，但通過老練后，粉粒的附著強度提高很多，并不影響對燈的使用效果，而且如果一次沒有噴好，泡殼很容易清洗重復加工使用。
總結(jié)與展望：
通過以上對比分析可以看出，用金鹵燈水噴粉在金鹵燈，特別是電子行業(yè)的加熱燈管、醫(yī)用消毒燈等需要表面噴涂的產(chǎn)品，在生產(chǎn)工藝等方面上有比較明顯的優(yōu)越性，它不僅解決了老工藝的部分難以克服的缺陷，而且解決了長期以來，許多廠家在選用噴涂材料上的困惑，為此提供了理論和技術(shù)上的支持和幫助，它噴涂時所用的溶劑是水而不是有機溶劑，這也是世界上最安全環(huán)保的溶劑，所以金鹵燈水噴粉在應用上有著廣泛的發(fā)展前途。
注：1.本論文在“中國長三角照明科技論壇”2005.江蘇（長三角照明論壇——論文集）2.參考文獻略
3.王海東 手機: 13805753439
